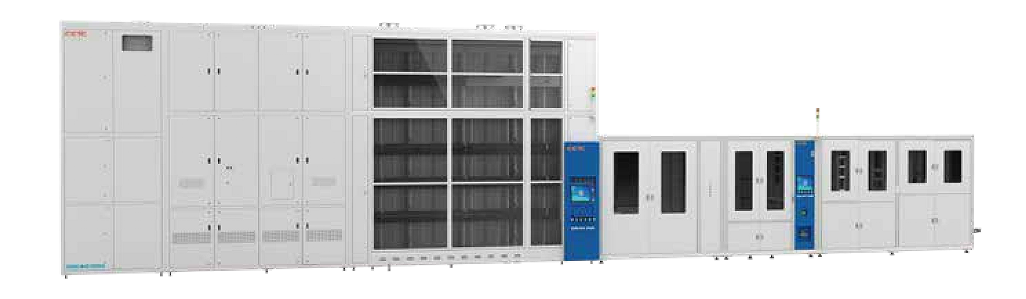

M5111-13/UM型低壓擴散爐設備

擴散爐是半導體生產線前道工序的重要工藝設備之一，用于大規模集成電路、分立器件、電力電子、光電器件和光導纖維等行業的擴散、氧化、退火、合金及燒結等工藝。低壓擴散爐在太陽能行業主流磷擴散、硼擴散工藝，其中磷擴散設備用于P型晶體硅PERC工藝中PN結的制備，硼擴散設備用于N型晶體硅TOPCON工藝中PN結的制備。

關鍵詞：

泛半導體高端工藝裝備制造商、智能制造和整線集成解決方案提供商

所屬分類：

電話：

郵箱：

M5111-13/UM型低壓擴散爐設備

設備概述：

擴散爐是半導體生產線前道工序的重要工藝設備之一，用于大規模集成電路、分立器件、電力電子、光電器件和光導纖維等行業的擴散、氧化、退火、合金及燒結等工藝。

低壓擴散爐在太陽能行業主流磷擴散、硼擴散工藝，其中磷擴散設備用于P型晶體硅PERC工藝中PN結的制備，硼擴散設備用于N型晶體硅TOPCON工藝中PN結的制備。

產品的主要特點及優勢：

硅片尺寸可兼容至230mm;
采用優質的控溫方式，確保工藝區溫度的均勻性與穩定性;
爐體具備極冷極熱性能，產能及工藝效果更優；
法蘭密封系統，采用雙層水冷密封結構，氣密性好，密封圈使用壽命更長；
具備現有PERC工藝能力，兼容TOPCON升級空間。

主要技術參數

工藝種類	磷擴散	恒溫區長度及精度	≤±0.5℃/2500MM(800℃ - 1100℃)
可選管數	5管/臺、6管/臺、10管/臺、12管/臺	恒溫區長度及精度	≤±1℃/2500MM(600℃ - 799℃)
石英管內徑	≥420MM	溫度速率	最大升溫速率為20℃/MIN 最大降溫速率為8 - 9℃/MIN(快速冷卻功能）
典型裝片量	182硅片：2640片/管、2200片/管、（順氣流） 210硅片：2000片/管、1800片/管、（順氣流）	方阻均勻性	片內≤5%、片間≤4%、批間≤4%（75 - -150Ω/SQ)
典型裝片量	182硅片：1600片/管（常規方形） 210硅片：1600片/管（常規方形）	方阻均勻性	片內≤6%、片間≤5%、批間≤4%（150 - 180Ω/SQ)
溫度控制范圍	600℃ - 1500℃	工作壓力	50-1000mBar（環閉控制）
